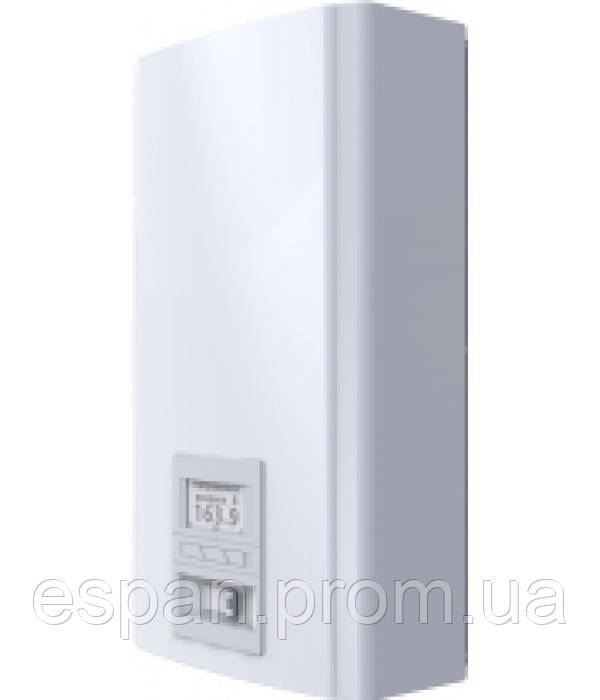

ОДНОФАЗНИЙ СТАБІЛІЗАТОР НАПРЯЖЕННЯ ГЕРЦ 36-1/63A V3.0

Виробник: НПФ Елекс

Модель: ГЕРЦ 36-1-63 v3.0

Стабілізатори напруги серії Герц побудовані на основі керованої комутацією відводів автотрансформатора. Завдяки комутації 4 вхідних і 4 вихідних груп відводів ми отримуємо 16 ступенів регулювання (ГЕРЦ 16), 6 вхідних і 6 вихідних відводів дають відповідно 36 ступенів регулювання (ГЕРЦ 36). На вході стабілізатора для зменшення струмів короткого замикання та фільтрації радіо та імпульсних перешкод встановлений дросель на осердя з розпиленого заліза. Керуванням ключами працює один мікроконтролер, а індикація й аварійні режими побудовані на іншому. Таке рішення дає високу швидкість оброблення даних і перешкодостійкість.

Як пристрій, що обмежує струм через стабілізатор використовується тільки автоматичний вимикач із кривої електромагнітного захисту С — апарат не боїться перевантажень, стартових струмів і коротких замикань, крім того, немає помилкових спрацьовування захисту, як це часто буває в електронних систем захисту від перевантаження.

Трансформатор — тороїдальний з алюмінієвою обмоткою — оптимальні масогабаритні характеристики, немає зовнішнього магнітного поля й безшумна робота — подібні трансформатори використовуються у високоякісних підсилювачах звуку. Індикація параметрів мережі та стану стабілізатора побудована на базі чотирирозрядного семисегментного світлодіодного індикатора — висока яскравість і не боїться низьких температур Ключі — дискретні тисатори — найкраще рішення для швидкості надійного перемикання трансформаторів, поскольку витримують дуже високі імпульсні струми та короткі замикання.

Характеристики
